東鼎電氣配電網電能質量綜合治理解決方案

東鼎電氣在響應國家電網公司政策號召的同時聚焦于目前低壓配電網電能質量問題的新特征推出配電網電能質量綜合治理全系列解決方案——精細化功率控制裝置(EM-UDC)

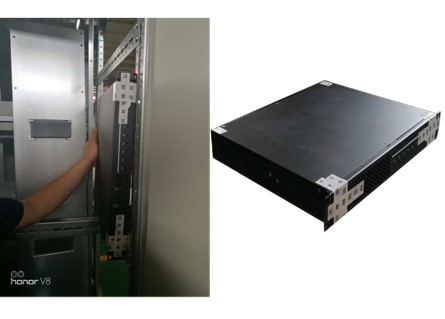

基于電力電子的精細化功率控制裝置(EM-UDC)

EM-UDC裝置是針對低壓配電系統三相電流嚴重不平衡、功率因數低、諧波超標、電壓合格率低、變壓器效率低的一種新型電能質量綜合治理裝置。該裝置具有容性/感性無功雙向輸出，快速響應(<10ms)、可濾除諧波、自動調節有功不平衡、無功不平衡的功能。

EM-UDC 產品主要功能

EM-UDC產品的三大主要功能為:三相電流不平衡補償、容/感性無功補償、諧波治理

a) 三相電流不平衡補償

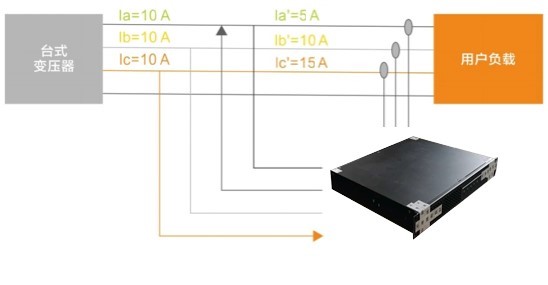

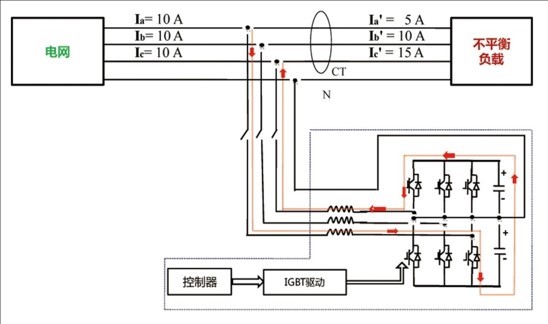

UDC 在運行時，會通過外接電流互感器(CT)實時檢測系統電流，然后將 CT 采集到的電流信息發給內部控制器進行處理，經過控制器分析之后，UDC 就會發現系統的電流不平衡狀態，同時計算出三相電流達到平衡狀態所需轉換的電流值。以下圖為例，系統電流出現了不平衡狀態，平衡狀態為每相 10A 電流，A 相電流想達到平衡狀態則需要增加 5A 的電流，B 相電流正好為 10A 無需調整， C 相電流想達到平衡狀態則需要減少 5A 的電流。計算完成之后，控制器就會通過 IGBT 驅動電路來驅動 IGBT 動作，從而使得電流從系統 C 相流入 UDC 5A，從 UDC 內部流出 5A 到系統 A 相。從而使得 A、B、C 三相電流全部重新分配為 10A， 而系統的三相總電流保持不變。當然，這一系列的計算及控制動作都是在很短的時間內完成的，并且，在這一過程中 UDC 只是起到一個重新分流的作用，只需消耗很小一部分的能量(如控制器件的能量消耗、開關器件的能量消耗)。

b) 無功補償

EM-UDC 開啟后，通過外部電流互感器實時檢測負載電流，并通過內部 DSP 計算分析負載電流的無功含量，然后根據設置值來控制 PWM 信號發生器發出控制信號給內部 IGBT 使逆變器產生滿足要求的補償電流，最終實現動態無功補償?shù)哪康摹?

如圖所示，UDC 由外部電流互感器(CT)實時采樣負載電流信息，并傳遞給數字處理芯片 DSP，可計算出系統的基波有功和基波無功成分，根據相角不同， 判斷出超前電壓的容性無功電流和滯后電壓的感性無功，然后根據用戶設置的目標功率因數，假設設置為 1.0，那么此時 UDC 將會控制 IGBT 的開通關斷，從而控制逆變電流的相位和幅值，發出一個與無功電流大小相等方向相反的電流進行抵消，使系統中只剩下基波有功電流，從而使功率因數接近于設定值 1.0。

c) 諧波治理

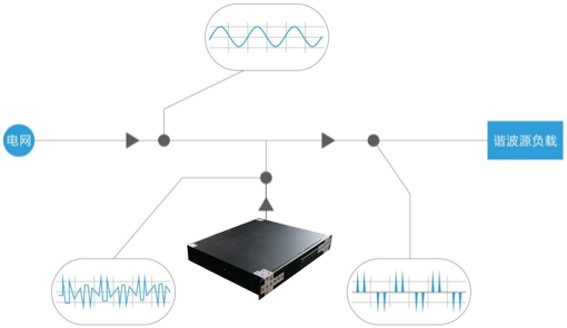

EM-UDC有源濾波功能通過實時檢測系統中電流的諧波，利用電力電子技術控制 IGBT 的觸發，輸出與該諧波(指令)電流大小相等方向相反的補償電流注入供電系統，實現濾除(抵消)諧波功能。
