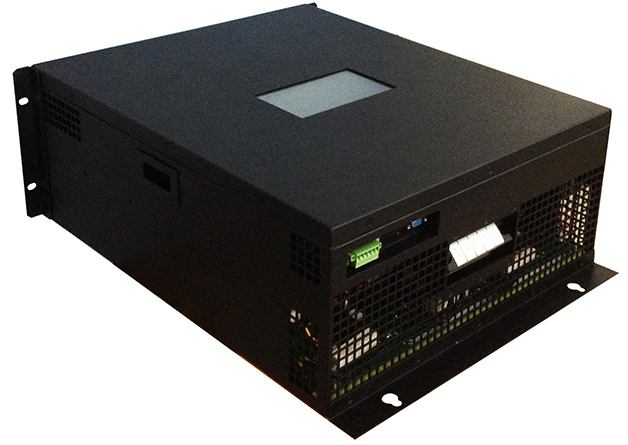

DD-APF有源電力濾波器，是東鼎電氣采用國內外最新技術和研究成果，開發研制的一種用于動態抑制電力諧波、動態補償無功功率并校正三相不平衡的新型電力電子設備。該設備能對大小和頻率都變化的諧波以及該設備主要技術性能達到國際先進水平，是電力諧波、無功功率波動及三相不平衡等電能質量問題綜合治理設備的最佳選擇。

DD-APF有源電力濾波器由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，得到指令電流，并通過電流跟蹤控制電路和驅動電路，以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波，從而實現對電力諧波的動態、快速、徹底治理。

主要功能：諧波治理、無功補償、三相不平衡矯正。
