產品定位：

        室外抱箍式三相不平衡動態補償裝置UDC，是采用國內外最新技術和研究成果，自主開發研制的一種用于三相負荷不平衡矯正、動態無功功率補償以及動態電力諧波抑制的新型電力電子設備。該設備能對三相不平衡負荷、快速變化的無功功率、大小和頻率都變化的諧波進行實時跟蹤補償，從而實現改善電能質量、提高供用電設備效率、降低電網損耗的效能。該設備主要技術性能達到國際先進水平，是電力三相不平衡、無功功率波動及諧波等電能質量問題綜合治理設備的最佳選擇。

主要功能：

• 三相不平衡校正

     UDC可對不平衡的三相無功功率分別進行補償，并可通過設備中三相共用的直流儲能系統對三線電路中的有功功率進行相間調節，從而對三相不平衡負載進行平衡校正。該功能的投入也可通過操作面板來設定。

• 動態無功補償

     UDC指令運算電路可根據檢測到的無功補償需求，控制其內部的補償電流發生電路輸出容性和感性的基波電流，實時進行補償，無功補償?shù)哪繕?biāo)值可以通過操作面板設定。

• 諧波濾除

     UDC指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖， 驅動IGBT功率模塊，生成與諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波，從而實現對電力諧波的動態、快速、徹底治理。

產品優勢：

• 響應速度更快

UDC系列產品響應時間：≤1ms。傳統補償裝置響應時間：≥20ms

• 三相不平衡治理效果顯著

UDC可對不平衡的三相無功功率分別進行補償，并可通過設備中三相共用的直流儲能系統對三線電路中的有功功率進行相間調節，從而對三相不平衡負載進行平衡校正

• 運行范圍更寬

UDC系列產品能夠在額定感性無功到額定容性無功的范圍內工作，在系統電壓變低時，UDC系列產品還能夠輸出與額定工況相近的無功電流。

• 補償功能多樣化

UDC系列產品不僅具有快速抑制三相不平衡、補償系統無功的作用，還能夠根據用戶的需要，對負荷進行諧波電流補償，負序電流補償，綜合補償?shù)取?/span>

• 占地面積小

由于無需高壓大容量的電容器和電抗器做儲能元件，UDC系列產品占地面積較小。

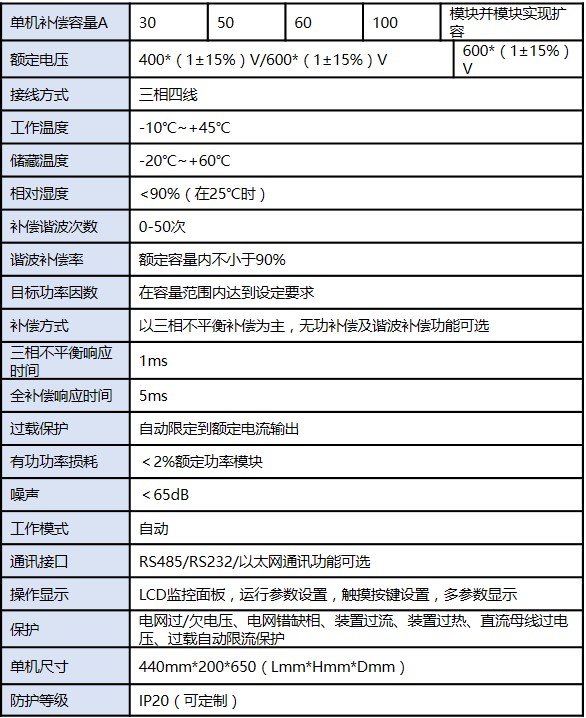

技術參數：
