產品定位：

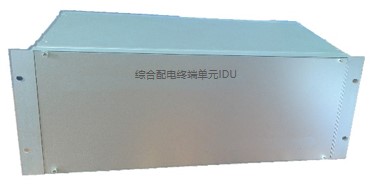

綜合配電終端單元IDU是一款集電網同步數據采集、電能質量實時監測、電網安全合環操作、故障狀態自愈控制等功能于一體的新型智能配電裝置，從根本上解決了DTU等傳統配電設備無法滿足主動配電網建設需求的問題。

單元支持板卡熱插拔功能，具有配置靈活、安裝方便特點，其 I/O插件種類豐富，擴展靈活方便,可實現多種復雜配置的要求。

功能組成：

l  信息采集

?        采集饋線電流、電壓。計算饋線有功功率、無功功率和功率因數。

?        電壓、電流同步采集，計算各通道相角數據。

?        故障錄波功能，記錄并保存故障點前后的波形文件。

?        采集狀態量信息。

l  授時功能

?        自帶GPS/北斗授時模塊，可為本機提供時鐘，也為其他設備提供準確時鐘。

?        支持IRIG-B授時協議。

l  遙控功能

?        接收并執行遙控指令，控制開關的分、合。

?        設定遙控密碼并記錄遙控來源。

?        采取“選擇控制對象-返送校核-操作執行命令”的方式。

?        在同一時刻只允許選擇一個控制對象。

l  事件記錄及上報功能

?        記錄開關狀態變化的時間并上報。

?        記錄饋線發生故障的時間并上報。

?        記錄發生故障的時間并上報。

l  通信功能

?        支持采樣值傳輸協議（SMV）。

?        支持事件信息傳輸協議（GOOSE）。

?        與主站進行通信，將采集和處理的信息向上發送并接受上級站的命令。

l  設置功能

?        參數設置，可設置電流、電壓變比和整定值等各種組態參數。

?        參數設置，可設置遙信取反狀態、防抖時間等參數。

l  數據處理及傳送功能

?        具備將遙測數據整點記錄、存儲的功能，存儲容量大于30天。

?        具備檢測遙測極值（日極值）并生成歷史記錄的功能，存儲容量大于30天。

?        測量零序電流，監視三相不平衡狀況。

?        統計配變負載率、電壓日、月合格率。

?        根據參數設置選擇越死區值的遙測變化數據主動或召喚方式上報。

?        支持主站召喚全數據（當前遙測值、遙信狀態）。

?        支持主站召喚歷史數據（遙測整點記錄、極值記錄）。

?        通過交流采樣識別饋線發生的故障，并以軟遙信方式上傳故障報警。

?        檢測及記錄故障發生的時間。

l  自診斷、自恢復

?        具有豐富的自診斷功能。支持板級的自檢、互檢及自恢復功能。

?        具有上電軟件及配置參數自檢、自恢復功能。

?        具有軟、硬件watchdog。

?        軟、硬件故障采用虛擬遙信上傳。

?        主控插件面板上有故障指示燈告警，方便維護人員調試與檢修。

l  調試功能

?        通過串行口或以太網可以當?shù)睾瓦h(yuǎn)方調試。

?        具有豐富的指示燈，可以指示系統運行狀態，包括電源燈、運行燈、故障告警指示燈、饋線故障檢測有效指示燈，自動跳閘有效指示燈，重合閘有效指示燈、饋線故障指示燈、通信口指示燈、遙信指示燈等，方便現場調試與維護。

?

技術特性：

?        采用ARM+FPGA架構，在保證性能和可靠性的前提下有效降低裝置的硬件成本。

?        采用先進的硬件架構設計，可以靈活選用GPS/北斗授時、IRIG-B授時、IEEE1588授時，使用專用FPGA對時鐘信號進行處理，選取高精度恒溫晶振保證守時精度。

?        采用高速M(fèi)LVDS可擴展總線技術，模塊功能定義明確，可針對現場環境靈活配置功能模塊，進一步降低硬件的部署成本。

?        支持運行熱插拔技術，可在不影響正常運行的情況下增加或更換采集、控制模塊。

?        采用SMV對采樣點進行快速傳輸，保證數據的實時性，解決了大數據的吞吐能力。

?        采用GOOSE數據傳輸協議，可對事件信息進行快速傳輸，減小通信延時，有助于對電網狀態的實時把控。

?        采用低溫漂，高穩定性的恒溫晶振，保證系統時鐘的精度在55us/h，保證了裝置的測量精度。

?        采用三線制授時方式保證主從模塊之間的時間同步。

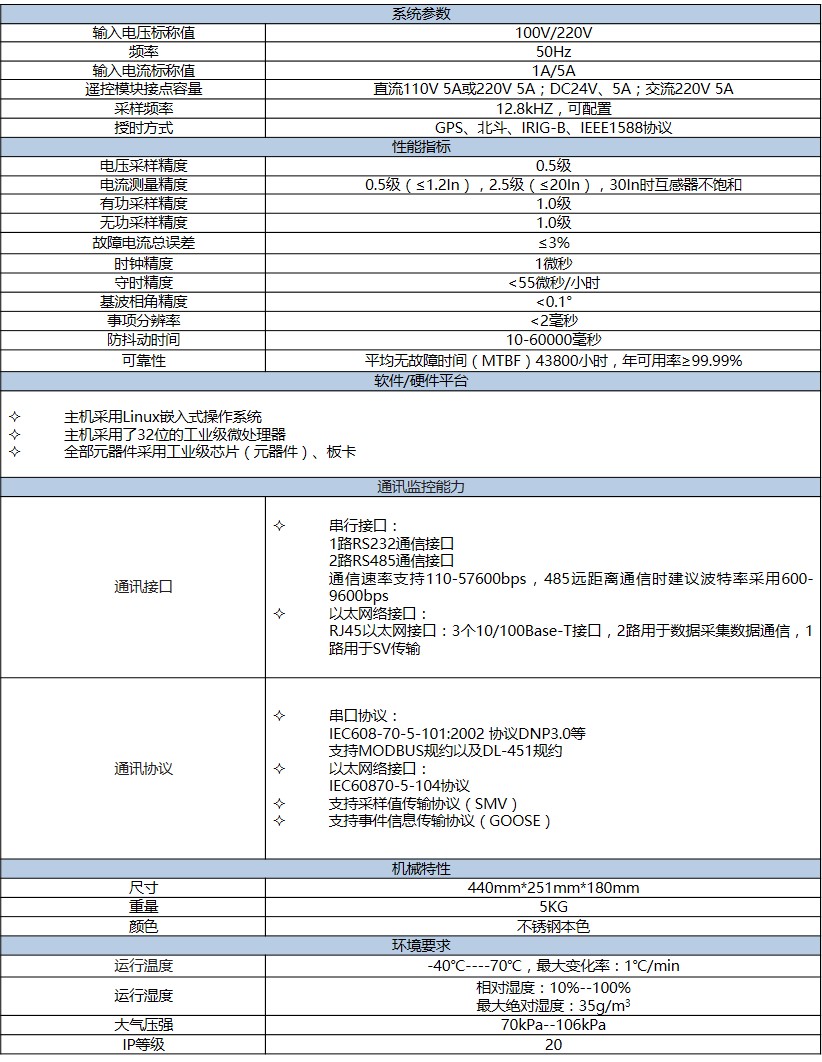

技術參數：
