1.研究目標和意義

項目立項階段，開發項目組對光伏電站視頻監控系統進行了深入的市場調查，對技術可行性、經濟可行性、風險情況等進行了一系列的分析與評估。確定本系統面向的對象是缺人、少人值守的光伏電站的運維人員，研究目標是搭建一個集視頻監控和日常運維管理功能于一體的新型光伏電站視頻監控系統。

針對光伏電站運營維護中依賴人力進行大范圍重復性檢查和巡視的落后性，以及日常工作中頻繁的提交巡檢和維修記錄紙質報告的繁雜性，結合光伏電站主要依賴于數字監控以及投入使用的視頻監控系統大多是C/S架構、不便于實時實地查看的現狀，本項目采集相關的業務需求，開發基于新型平臺架構的光伏電站視頻監控系統。

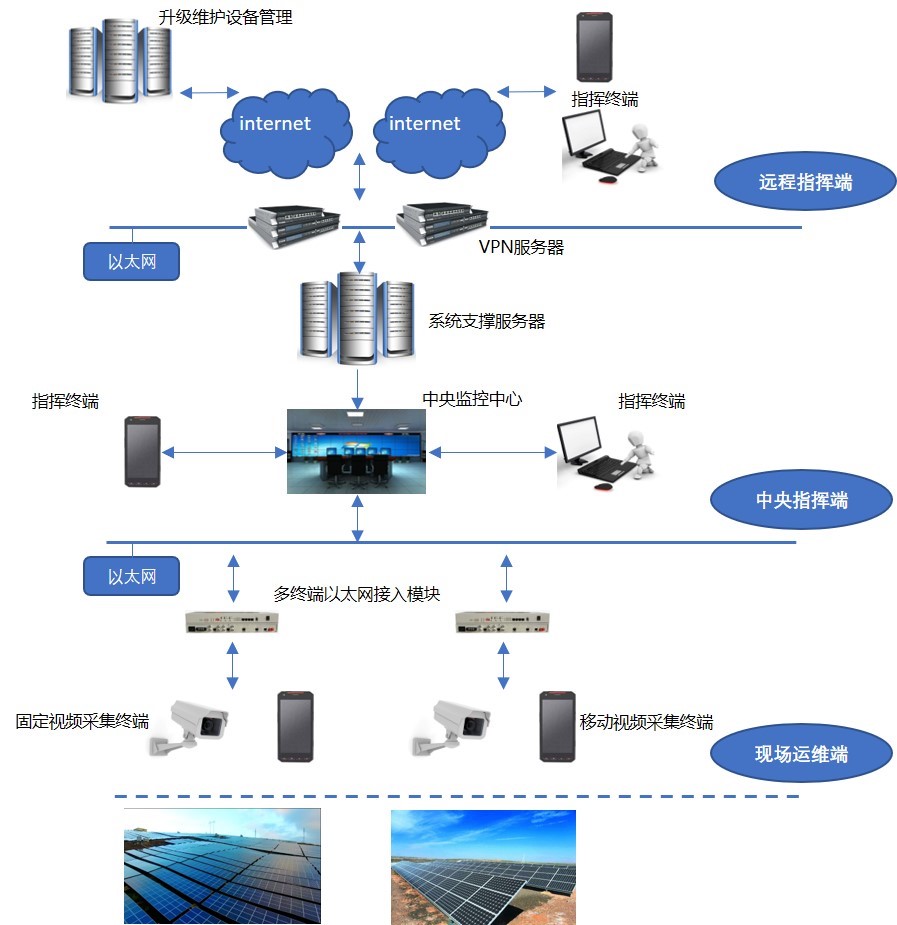

2.硬件架構

2.系統功能

（1）   設備外觀異常檢測

該視頻監控系統具備機器視覺功能。視頻監控設備所采集的室外設備圖像，常因為環境光照不佳或者物體表面采光不均等原因，存在噪聲大、對比度不高等缺點，這對后續圖像處理帶來了不利的影響。因此，經圖像預處理和濾波技術，消除室外環境雨雪、光照等對設備圖像清晰度的影響，再通過設備圖像精確匹配和模式識別技術，可進行設備外觀狀態的自動識別。

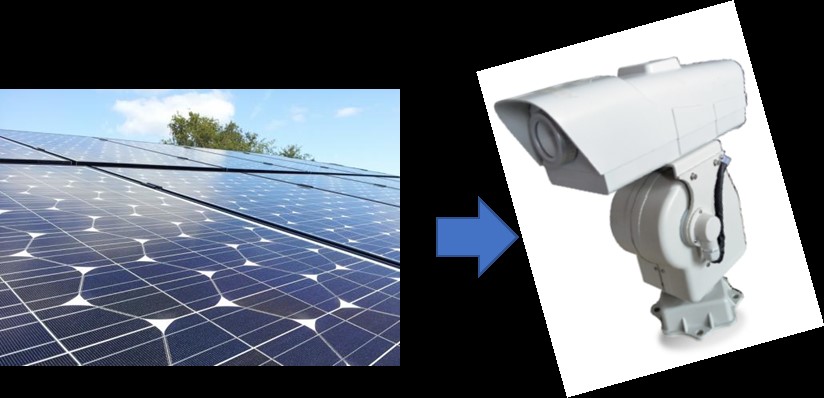

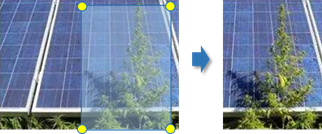

設備外觀異常檢測主要檢測變電設備指定區域是否有外來懸掛物，如塑料袋、鳥巢等。系統通過圖像預處理改變圖像質量、再對指定區域進行特征提取和匹配處理分析，有異物的區域和正常區域的進行智能分類獲取識別結果。尤其是通過視頻監控系統監視光伏陣列電池板釆光面的是否清潔，在排除光照及天氣原因的條件下，定期檢查是否存在障礙物、樹木等遮擋光伏陣列的情況,保證發電功率正常高效輸出。

（2）   斷路器等機械開關部件監控

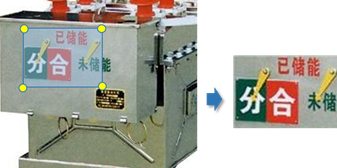

該視頻監控系統可以拍攝待識別的斷路器開關或者其他設備圖像，使用數字圖像處理技術和模式識別技術對待分析圖像進行分析處理，并得到斷路器開關目前的設備狀態。機械開關狀態識別主要有兩步：開關區域提取、開關分合狀態識別。其中，開關分合狀態識別主要使用了圖像預處理消除噪聲的不利影響、特征提取構建開關區域的特征向量、模式識別技術判別開關的狀態。目前視頻監控系統可以識別顏色開關和三角儲能開關。其中，三角儲能開關既能識別開關的分合，還可以識別儲能狀態。

通過視頻監控系統還可以定期檢查控制器、逆變器與其他設備連線的牢固情況，元器件是否正常無損壞。定期檢查蓄電池充電情況，螺絲松動情況。

（3）   刀閘分合狀態識別

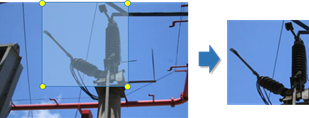

視頻監控系統在巡檢過程中拍攝刀閘設備圖像并傳送至后臺，系統后臺可通過相應的圖像處理技術得到刀閘區域，通過圖像預處理可以有效的去除噪聲得到清晰的刀閘區域。使用模式識別算法提取刀閘區域特征，并根據特征設計算法分離器實現了刀閘分合狀態的自動判別。刀閘分為折臂刀閘、接地刀閘等，種類樣式繁多。結合刀閘外形，使用圖像處理獲得刀閘的整體輪廓特征，使用多模式分類器對不同種類的刀閘進行訓練，快速準確的做到刀閘設備的識別。

（4）   設備缺陷管理

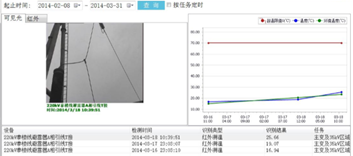

系統能夠?qū)崟r監測電站設備的運行情況，并生成設備溫度、儀表讀數等巡檢報表和缺陷報警異常報表，提供設備缺陷或故障原因分析及處理方案，并自動將巡檢數據和缺陷報警信息上送信息管理系統，與系統實現無縫對接，可以協助運行人員及時確認并處理報警信息，提高設備缺陷的應急處理能力。

（5）   儀表讀數記錄

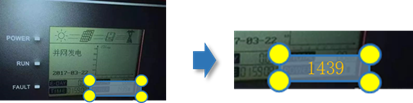

通過視頻監控系統定期巡檢變電設備，全面檢查運行情況，記錄相關參數，自動識別發電電壓、功率。常見的儀表類型主要有：逆變器發電功率顯示窗口、油枕表、溫度計、數字表、油溫表等。視頻監控系統在巡檢過程中通過攝像機拍攝儀表圖像，并傳輸?shù)胶笈_，使用數字圖像處理技術對采集的儀表圖像進行分析和特征處理，并使用模式識別技術得出儀表的當前讀數。

對于指針式儀表讀數識別主要包括：圖像預處理、表盤提取、儀表指針提取、示數讀取。對于數字式儀表讀數識別主要包括：圖像預處理、數字區域提取、數字識別，依據最新的圖像處理技術與模式識別算法結合優化的程序模塊識別單針儀表、多針儀表、數字儀表、油位計以及吸濕器等設備，可以對數字儀表等設備的高識別率。結合站內設備種類多樣性、環境復雜性對設備進行分類型分環境條件進行逐類識別的方式有效提高單個設備的識別率。數字表有機械類數字表、黑白液晶電子表、彩色液晶電子表等，對不同類型儀表做分類型逐類處理模式，有效提高了識別率，對視頻監控系統的站內應用提供很好的支撐。

（6）   安防及運動目標監測

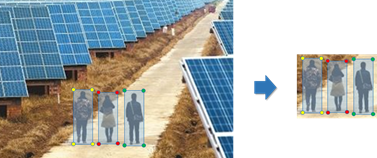

通過視頻監控系統實時監測人員出入，走動，避免安全問題發生。實時的顯示出接收到的遠程監控畫面并對異常情況的發生給予警報。

結合人臉識別技術，視頻監控系統可對作業區的運維人員跟蹤識別，確認身份及工作區域，防止越區操作及進行安全管理，如發現異?？杉皶r告警，提高設備區域的安全級。

人臉識別技術融合了計算機圖像處理技術與統計學原理，利用計算機圖像處理技術從視頻中提取人臉特征點，利用生物統計學的原理進行分析建立數學模型,即人臉特征模板。利用已建成的人臉特征模板與被測者的面像進行特征分析，根據分析的結果來給出一個相似值，通過這個值即可確定是否為同一人。

人臉識別過程分為：人臉檢測、人臉跟蹤以及人臉對比與確認。機器人通過人臉識別技術可以對站內人員人臉進行登記，根據不同人員可進入不同設備區域權限差別，可以實現對出現在各個設備區的人員進行人臉認證，對不能通過認證的人員給出驅離該設備區的警報，提高設備區域的安全系數，給變電站安防提供輔助作用。
